KOBRA STAND-ALONE
Ein Multitalent für Orthopädieschuhtechnik
Kobra ist ein professioneller 3D-Scanner für die Orthopädieschuhtechnik. Er besticht durch seine Robustheit und Wartungsarmut, da er keine beweglichen Teile besitzt, die kaputtgehen könnten. Dank der Infrarottechnologie ist er unempfindlich gegenüber der Raumbeleuchtung.
Der Hauptanwendungsbereich liegt im 3D-Scannen von Fußsohlen und Fußabdrücken in Trittschaum. Er ist kompatibel mit handelsüblichen Trittschaumboxen und kann Fußgrößen bis zur Größe 50 EU/Stich erfassen (Maximale Messfläche: 330x150mm, maximale Messtiefe: 40mm, Messgenauigkeit: bis zu 1mm).
Die Kobra ist äußerst kompakt und leicht, wodurch sie sich ideal für den mobilen Einsatz eignet, beispielsweise in Verbindung mit einem ScanBoard oder einer ScanBox (nicht im Lieferumfang enthalten).
Montagemöglichkeiten
Es stehen verschiedene Montagemöglichkeiten zur Verfügung: an einer Tischkante für die 3D-Trittschaummessung, aufgesteckt auf eine 10 mm Glasscheibe für den 3D-Fußscan oder unter einer 10 mm Glasscheibe in einem Podest oder einer ScanBOX für die 3D-Scans von Fußsohlen oder Trittschaumabdrücken.
Kobra aufgesteckt auf einer 10 mm Glasscheibe zum 3D-Scan von Fußsohlen.
Kobra montiert unter einer 10 mm Glasscheibe zum 3D-Scan von Fußsohlen oder Trittschaum.
Kobra montiert auf der Tischkante für 3D-Scan des Fußabdrucks im Trittschaum.
Besonders bei der Fußmessung in korrigierter Lage empfehlen wir die Nutzung der mitgelieferten Fernbedienung. Dadurch können Sie den Fuß des Patienten in der richtigen Position halten und die Messung entweder selbst oder vom Patienten auslösen. Die Fußmessung kann sowohl unter Voll- als auch unter Teilbelastung durchgeführt werden.
Wenn die Kobra hauptsächlich zum 3D-Scannen von Trittschäumen an der Tischkante verwendet wird, kann die Fernbedienung in der Kobra verstaut werden.

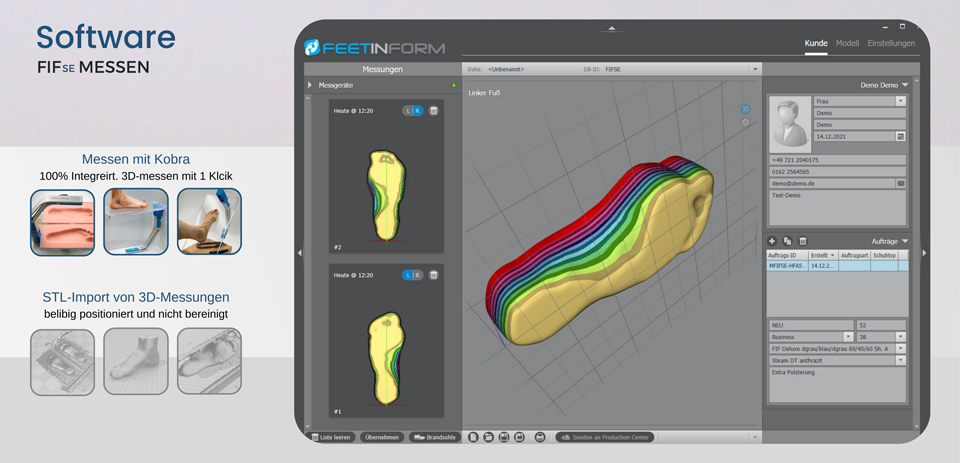

Die Software „FIFse Messen“

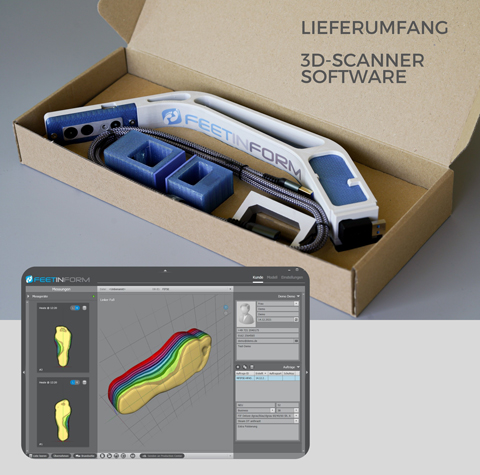

Das im Kobra Stand-Alone SET enthaltende Software „FIFse Messen“ ermöglicht die Scans durchzuführen und diese kundenbezogen zu speichern. Die Software speichert die Kontaktdaten, Messungen und Aufträge des jeweiligen Kunden in einer Kundenmappe.
Die Messung kann einfach per Mausklick oder Fernbedienung in der Software ausgelöst werden.
Zudem besteht die Möglichkeit, Messungen von anderen 3D-Scannern in die Software zu importieren. Die Messungen können im STL-Format exportiert werden und es besteht auch die Option, einen 1:1 Ausdruck im PDF-Format zu generieren.
Nach dem Anschließen an den PC wird die Kobra automatisch als 3D-Scanner erkannt. Die Messung kann entweder per Mausklick oder mithilfe der mitgelieferten Fernbedienung gestartet werden. Während der Messung muss die Kobra nicht bewegt werden. Mit nur einem Klick erhalten Sie innerhalb einer Sekunde einen bereits ausgerichteten, bereinigten und geglätteten digitalen 3D-Fußabdruck.
Über den STL-Import können auch Messungen von anderen 3D-Scannern in die Software importiert werden, wobei diese automatisch ausgerichtet, bereinigt und geglättet werden. Diese Funktion ist besonders hilfreich, wenn man eine verunreinigte Messung hat.
Die aufbereiteten Messungen können aus Feetinform im STL-Format exportiert oder als 1:1-Ausdruck im PDF-Format exportiert werden. Bei dem 1:1-Ausdruck werden die Höhen durch verschiedene Farben dargestellt, wobei es mehrere Farbpaletten gibt und diese angepasst werden können. Der Ausdruck ist in den Papier-Formaten DIN A4 und DIN A3 erhältlich. Dieser Ausdruck wird häufig für die Dokumentation oder die konventionelle Herstellung der individuellen Einlagen verwendet.
Bonus – 2 Monate CAD-Modul kostenfrei!
Nach dem Kauf erhalten Sie eine kostenlose 2-monatige Nutzung des CAD-Moduls. Damit können Sie individuelle Einlagen basierend auf den 3D-Messungen modellieren, eigene Modellvorlagen erstellen, Korrekturen vornehmen, Umrissformen und Brandsohlen gestalten sowie erweiterte 3D-Werkzeuge für die 3D-Messung nutzen. Sie können positive Modelle modellieren und die Modelle im STL-Format für den 3D-Druck oder die Einlagenfräse exportieren.
Zusätzlich erhalten Sie 20 kostenlose 3D-Imports über unsere iOS-App „FIF Mobile“.
Technische Daten:
- Größe der Kobra: 320x250x40 mm
- Größe Universalfuß: 110x70x40 mm
- Gewicht: ca. 500 g
- Messfläche: 330×150 mm
- Genauigkeit: 1 mm
- Dauer der Messung: 1-2 sek
- Anschluss an den PC mittels USB-Typ-A
- Betriebssystem: ab Windows 10 Pro 64 Bit
